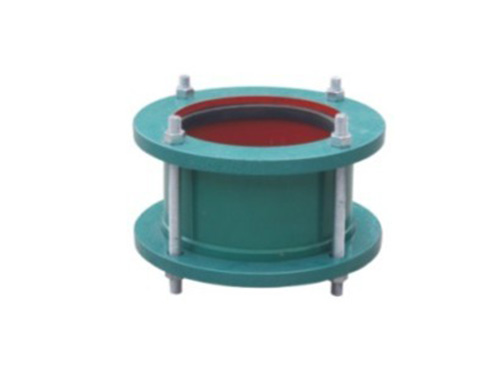

性能特點： SSJB(AY)型壓蓋式松套伸縮接頭是在松套伸縮接頭原有性能的基礎上，增設限位裝置，在壓蓋式松套限位伸縮接頭大伸縮量處用雙螺母鎖定。這樣就實現管道在允許的伸縮量中可以伸縮，一旦超過壓蓋式松套限位伸縮接頭大伸縮量，就起到限位，這樣就的確保壓蓋式松套限位伸縮接頭管道的運行，特別適用于有震動或有一定斜度及在拐彎的管路中的選擇。
安裝注意事項： SSJB(AY)型壓蓋式松套伸縮接頭適用于兩邊與管子插接，無需，機構合理，密封可靠，安裝快捷方便。
SSJB(AY)型壓蓋式松套伸縮接頭材料表
序號 名稱 數量 材料 1 壓蓋 2 QT400-15、Q235A、ZG230-450、1Cr13、20 2 套筒 1 Q235A、20、16Mn、1Cr18Ni9Ti 3 密封圈 2 NBR、CR、FPM、NR 4 螺柱 n Q235A、35、1Cr18Ni9Ti 5 螺母 n Q235A、20、1Cr18Ni9Ti
SSJB(AY)型壓蓋式松套伸縮接頭基數據表
公稱通徑DN 管子外徑DW 外形尺寸 n-Th L1 L D 0.25-1.6Mpa 2.5-6.4Mpa 65 76 180 208 155 4-M12 4-M12 80 89 165 100 108 190 4-M16 114 195 125 133 215 140 225 150 159 220 245 4-M16 6-M16 168 255 200 219 310 250 273 223 375 6-M20 8-M20 300 325 220 273 440 350 355 470 8-M20 10-M20 377 490 400 406 520 426 540 450 457 570 10-M20 12-M20 480 590 500 508 625 530 645 600 61O 730 630 750 700 720 850 12-M20 14-M20 800 820 290 355 965 12-M24 16-M24 900 920 1065 14-M24 18-M24 1000 1020 1165 1200 1220 1365 16-M24 20-M24 1400 1420 377 1590 18-M24 24-M27 1500 1520 1690 1600 1620 1795 20-M27 28-M27 1800 1820 2000 22-M27 32-M30 2000 2020 2200 24-M27 32-M30 2200 2220 400 2420 26-M30 2400 2420 2635 28-M30 2600 2620 400 2835 30-M30 2800 2820 3040 32-M33 3000 3020 3240 34-M33 3200 3220 3440 36-M33 3400 3420 490 3640 38-M33 3600 3620 3860 40-M33
