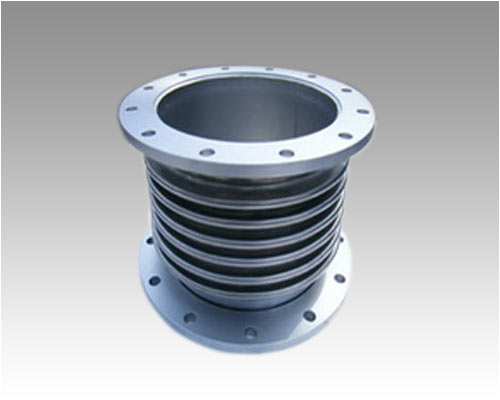

波紋伸縮器習慣上也叫膨脹節，或伸縮節，由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。 波紋伸縮器屬于一種補償元件。利用其工作主體波紋管的伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振。在現代工業中用途廣泛。
波紋伸縮器標準： 標準編號:GB/T 12777-1999（新標準GB/T 12777-2008） 波紋伸縮器標準名稱:金屬波紋管膨脹節通用技術條件 標準實施日期:2000-3-1 （新標準實施日期2009-02-01） 頒布部門:國家質量技術監督局 內容簡介:本標準規定了金屬波紋管膨脹節的定義、分類、要求、試驗方法、檢驗規則、標志及包裝、運輸、貯存等。本標準適用于安裝在管道中其撓性件為整體成形無加強U形、加強U形和∩形波紋管的圓形膨脹節的設計、制造和檢驗。壓力容器用膨脹節的設計、制造和檢驗亦可參照使用。 波紋管的英文是：bellows 膨脹節的英文是：expansion joints 補償器的英文是：compensator 波紋伸縮器專用特殊材料如下： 1、奧氏體特種不銹鋼：254SMO、904L、AL6XN 2、雙相不銹鋼：2205雙相鋼（S31803） 3、鎳基合金鋼：INCOLOY800/800H/800HT/840/825、 INCONEL600/601/690/625/X-750 哈氏合金C-276/C-22/X、MONEL400/K500 4、純 鎳：N4、N6（Ni200、Ni201） 5、沖壓用鈦板：GR1、GR2、TA1、TA2 6、奧氏體不銹鋼：SUS304、SUS304L、SUS316、SUS316L、SUS310S、SUS321、SUS316Ti
技術參數：
通徑DN 波數 壓力等級 Mpa 濾紋管 面積 cm2 最大外徑尺 寸 mm 長度 0.25 0.6 1.0 1.6 2.5 軸向補償量 mm/ 剛度 N/mm 法蘭JDZ/F(mm) 接管JDF/J(mm) 32 8 25/21 22/26 20/26 18/63 15/98 16 225 160/250 264/280 16 50/11 46/14 41/14 36/32 31/47 244/291 316/321 40 8 25/28 22/44 20/44 18/89 15/106 23 244 164/259 269/289 16 50/14 46/22 41/22 36/45 31/55 230/304 319/334 50 8 25/30 22/51 20/70 18/70 15/138 67 259 172/276 282/306 16 50/16 46/26 41/35 36/35 31/70 240/342 347/372 65 8 33/28 30/35 26/44 22/55 19/68 55 270 215/294 300/322 12 42/16 38/22 38/32 34/40 29/50 260/334 340/362 80 8 40/20 36/26 34/33 28/41 24/54 81 284 240/338 344/366 10 53/14 49/17 49/21 43/26 38/33 270/368 374/390 100 6 45/47 45/60 40/75 35/93 29/117 121 304 235/317 323/345 10 76/26 74/32 64/40 57/50 49/63 305/381 387/409 125 5 48/38 42/47 38/59 34/74 29/92 180 334 282/314 316/342 9 85/23 77/29 66/36 58/45 50/56 382/386 388/414 150 5 49/42 44/50 40/62 34/78 29/97 257 364 282/389 338/367 8 79/34 71/43 64/51 54/59 46/65 356/399 402/427 200 4 52/49 46/55 42/68 38/78 34/111 479 442 280/384 348/372 6 73/31 65/44 59/52 53/58 48/78 340/402 402/426 250 4 72/30 65/34 59/42 52/45 47/55 796 507 315/379 415/379 6 108/16 97/21 87/35 79/39 71/47 393/459 493/399 300 4 72/51 65/55 59/59 52/65 47/71 1105 562 366/427 466/467 6 108/32 97/35 87/37 79/41 71/45 464/525 564/565 350 4 72/58 65/62 59/67 52/74 47/81 1307 622 397/452 497/492 6 108/38 97/41 87/44 79/48 71/47 509/564 609/604 400 4 72/54 65/58 59/62 52/68 47/75 1611 700 412/478 512/518 6 108/36 97/39 87/43 79/47 71/52 522/588 622/628 450 4 108/32 97/35 87/37 79/41 71/45 1972 760 503/498 503/523 6 162/20 145/22 131/23 118/25 106/28 503/658 603/648 500 4 108/59 97/64 87/68 79/75 71/82 2445 835 431/523 531/554 6 162/34 145/37 131/39 118/43 106/48 531/655 631/742 600 4 108/74 97/80 87/85 79/94 71/103 3534 980 478/548 578/588 6 162/42 145/45 131/49 118/53 106/60 658/679 758/781 700 4 108/67 97/72 87/77 79/85 71/95 4717 1110 490 590 6 162/42 145/45 131/49 118/53 106/60 690 790 800 4 120/88 108/95 102/102 94/112 82/123 5822 1265 502 602 6 183/67 164/72 156/77 144/85 125/93 610 710 900 4 120/84 108/90 102/97 94/107 82/117 7620 1186 689 6 183/60 164/65 156/69 144/76 125/84 850 1000 4 120/90 108/98 102/105 94/116 9043 1286 692 6 183/59 164/65 156/71 144/81 855
通徑DN
波數
壓力等級 Mpa
濾紋管
面積 cm2
最大外徑尺
寸 mm
0.25
1.0
2.5
軸向補償量 mm/ 剛度 N/mm
法蘭JDZ/F(mm)
波紋補償器安裝注意事項 1、波紋補償器在安裝前應先檢查其型號、規格及管道配置情況，符合設計要求。 2、對帶內套筒的補償器應注意使內套筒子的方向與介質流動方向一致，鉸鏈型補償器的鉸鏈轉動平面應與位移轉動平面一致。 3、需要進行“冷緊”的補償器，預變形所用的輔助構件應在管路安裝完畢后方可拆除。 4、嚴禁用波紋補償器變形的方法來調整管道的安裝超差，以免影響補償器的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。 5、安裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷。 6、管系安裝完畢后，應盡快拆除波紋補償器上用作安裝運輸?shù)妮o助定位構件及緊固件，并按設計要求將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力。 7、波紋補償器所有活動元件不得被外部構件卡死或其活動范圍，應保證各活動部位的正常動作。 8、水壓試驗時，應對裝有波紋補償器管路端部的次固定管架進行加固，使管路不發生移動或轉動。對用于氣體介質的補償器及其連接管路，要注意充水時是否需要增設臨時支架。水壓試驗用水清洗液的96氯離子含量不超過25PPM。 9、水壓試驗結束后，應盡快排波殼中的積水，并迅速將波殼內表面吹干。 10、與波紋補償器波紋管接觸的保溫材料應不含氯
