補償器習慣上也叫膨脹節，或伸縮節。由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。屬于一種補償元件。利用其工作主體波紋管的伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振。在現代工業中用途廣泛。 補償器也稱伸縮器、膨脹節、波紋補償器。補償器分為：波紋補償器、套筒補償器、旋轉補償器、方形自然補償器等幾大類型。 膨脹節的壓力范圍：各類膨脹節的壓力是t=20℃時的設計壓力Pd（MPa）,壓力范圍通常是從真空到4MPa，如有特殊壓力要求時，我們也可專門設計。每件產品出廠前，每道工序均進行100%的壓力試驗和其它要求的檢測，滿足標準要求后才能出廠。 一、膨脹節的溫度范圍：依據客戶的工況條件不同也可采用其它材料制造。當接管、內襯筒的材質為碳鋼時，膨脹節的工作溫度范圍為-20℃～420℃；當接管、內襯筒的材質為不銹鋼（同波紋管）時，產品的溫度范圍為-196～700℃。 二、膨脹節的選型本廠生產的系列膨脹節中，軸向型膨脹節用以吸收管線的軸向位移；橫向型膨脹節用以吸收垂直于膨脹節軸線的橫向位移；通用型及小拉桿橫向型可以吸收2-3個方向的位移；角向型膨脹節以兩個或三個配套使用，用以吸收面一個方向或多個方向的橫向變形；萬向角型膨脹節，同樣也是以2-3個配套使用，可以吸收在空間系統中的多方向的橫向位移。膨脹節具體選型時，考慮的主要因素：管道公稱直徑DN棗接口尺寸或法蘭標準及其連接尺寸。工作壓力P —應使P ≤Pd（設計壓力），并對波紋管進行應力評定。工作溫度T —考慮溫度修正系數，校核設計溫度。材料 —取決于介質性質及工作溫度。補償量 —注明要補償位移的方向和大�。ㄝS向、橫向、角向）。壽命 —考慮使用年限或大修、更換周期。是否有承受壓力推力的構件 —膨脹節壓力推力約束機構，這可從約束型與無約束型中選取。
風道纖維織物補償器應用范圍： 1、熱電廠(1)汽機(2)鍋爐(3)除塵；2、水泥廠；3、鋼鐵廠、熔煉爐、焚燒爐；4、熱電廠及核電站；5、空調送風系統；6、玻璃及礦棉業；7、石油化工企業；8、空氣及煤氣清潔廠；9、風機廠；10、鋁廠和碳素廠。 11. 石油化工企業及在工業中一切具有壓力及要求高度柔軟性，安裝補償器的地方。 產品廣泛應用于石油、化工、鋼鐵、冶金、機械、交通、運輸、船舶、碼頭、建筑、橡膠、造紙、紡織、電力熱網、制藥、等行業。
風道橡膠補償器，該系列產品分為FDZ、FVB、FUB、XB四種型號，風道橡膠補償器由橡膠和纖維織物復合材料、鋼制法蘭、套筒、保溫隔熱材料組成，主要用于各種風機、風管之間的柔性連接，其功能是減震、降噪、密封、耐介質、便于位移和安裝，是環境保護領域中一種極為理想的減震、降噪、消煙除塵的配套件。
安裝簡要說明： 1、安裝長度由用戶在設計中選定，訂貨時未注明者按L=350mm的供貨。 2、表中重量按一般安裝長度L=350mm計算。 3、接頭中間有支撐架，支撐架在安裝前應保持不脫，待螺栓上緊后將其全部打掉，以保證安裝合理，使其各項物理機械性能起到作用 4、各規格安裝尺寸公差應符合下表
規格
軸向位移（ mm ）
徑向位移（ mm ）
角度公差（度）
伸長
壓縮
300 以下
3
2
350-500
4
600-1000
6
1200-2000
5
2000 以上
8

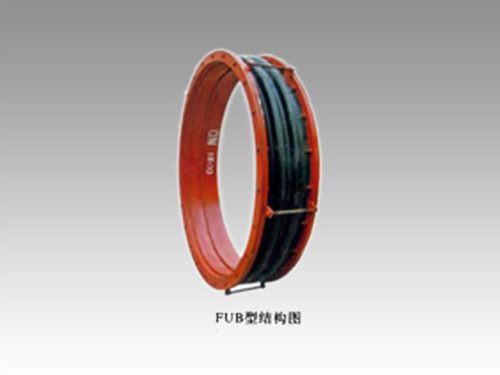

FUB型風道橡膠補償器技術參數
技術性能
FVB
FUB
補償長度
±100mm
±90mm
工作壓力
≤4500pa
溫度范圍
-40℃-300℃
安裝長度
300-450mm
拉伸長度變化率
≤15%
兩端支架間距之和
≤50m
兩端滑動支架間距
2-4m
膠料性能
拉伸強度
≥12MPa
扯斷伸長率
≥300%
扯斷永久變形
≤25%
硬度
58±3°
熱空氣考化
70℃×72h
扯斷伸長變化率
≥20%
FUB型風道橡膠補償器連接尺寸
型號 （mm）
管外徑D
D1
D2
D3
法蘭厚度mm
連接螺栓數量n×ΦM
重量kg
FUB800
812
950
1000
850
24×M22
184.6
FUB900
912
1050
1100
203.6
FUB1000
1012
1150
1200
1052
10
30×M22
221.9
FUB1100
1112
1250
1300
1152
240.7
FUB1200
1212
1350
1400
1252
259.5
FUB1300
1312
1450
1500
1352
278.3
FUB1400
1412
1550
1600
1452
357.3
FUB1500
1512
1650
1700
1552
36×M22
391.2
FUB1600
1614
1750
1800
1654
426.3
FUB1700
1714
1850
1900
1754
449.7
FUB1800
1814
1950
2000
1854
44×M22
481.0
FUB1900
1914
2050
2120
1954
533.4
FUB2000
2016
2170
2240
2056
619.9
FUB2100
2116
2270
2340
2156
12
54×M30
753.3
FUB2200
2216
2370
2440
2256
785.3
FUB2300
2316
2470
2450
2356
817.2
FUB2400
2416
2570
2640
2456
849.2
FUB2500
2516
2670
2740
2556
881.2
FUB2600
2616
2770
2840
2656
14
64×M30
913.2
FUB2800
2816
2970
3040
2856
986.5
FUB3000
3016
3170
3240
3056
1050.5
FUB3200
3216
3370
3440
3256
1114.6
