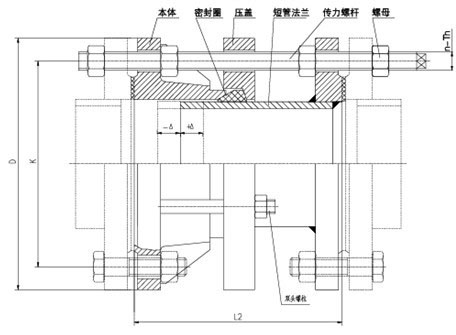

CF型單法蘭松套傳力接頭性能特點： 松套傳力接頭是在法蘭松套補償接頭的基礎上增設法蘭短管及傳力螺桿而成，次類型的補償接頭與松套補償接頭和松套限位補償接頭不同的是它的補償量是指在安裝及拆卸過程中的調節量，一旦將所有的螺母擰緊，它是剛性連接的，可以傳遞軸心力，從而保護閥門、泵等設備。 傳力接頭是泵、閥門等設備與管道連接的新產品，通過全螺栓把 它們連接起來，使其成為一個整體，并有一定的位移量，這樣就可以在安裝維修時，根據現場安裝尺寸進行調整，在工作時，可以把軸向推力傳還至整個管道。這樣不僅提高工作效率，而切對泵、閥們等設備起到一定保護作用。 CF型單法蘭松套傳力接頭是有松套伸縮接頭和短管法蘭、傳力螺桿等構件組成，它能傳遞被連接件的壓力推力（盲板力）和補償管路誤差，不能吸收軸向位移。重要用于泵、閥門、管路等附件的松套連接。
CF型單法蘭松套傳力接頭優點： 1.安裝簡單方便、方便閥門安裝、可承受管線的軸向拉力。 2.該產品采用金屬鑄造或組成，松套部位選用梯形橡膠密封圈，在壓蓋和螺栓的作用下。 3.利用橡膠壓縮彈性變形原理。迫使密封圈變形于接頭本體伸縮管外壁之間進行靜密封。 4.金屬和密封圈嚴格按使用性能及用戶要求選用。材質外部涂裝度防腐漆料，各部連接螺栓為度碳鋼或不銹鋼制作。因為本體與伸縮管之間有一定間隙，使它具有一定的軸向和徑向位移。 5.在管道中能的補償和管道和盲板推力，又能便于水泵，閥門的安裝維修更換，實為管道安裝運行業中理想的配套產品。 CF型單法蘭松套傳力接頭使用范圍： 1.因為該系列產品屬金屬制造品，其有較高的抗拉和抗壓強度，軟密封性能優越，裝卸方便等功能，常被應用于電力，冶金。 2.給排水和污水處理等行業，主要作用于水泵與閥門和管道之間的連接。 3.它在管道運行中有一定的多向位移作用，可以管道運行中的盲板推力，對管道起到一定保護作用，特別是對管道的安裝和維修提供了極大的便利，但是在水泵出口處和管道轉角處應采用傳力接頭，因為傳力接頭通過傳力螺栓（即全絲螺栓）能把啟泵時的盲板推力傳導到泵和管道各部位，避免推力集中于管道或泵的近端發生沖擊力損傷設備。
CF型單法蘭松套傳力接頭適用于一這與法蘭連接，一這與管道。安裝時調節產品兩端與管道或法蘭的安裝長度，安裝和完畢后，對角依次均勻擰緊壓蓋螺栓，使其成為一個整體，并有一定的位移量，方便安裝維修時，根據現場尺寸進生調整。在工作時可以把軸向推力傳遞至整個管道。
CF型單法蘭松套傳力接頭安裝簡要說明： CF型單法蘭松套傳力接頭適用于一這與法蘭連接，一這與管道。安裝時調節產品兩端與管道或法蘭的安裝長度，安裝和完畢后，對角依次均勻擰緊壓蓋螺栓，使其成為一個整體，并有一定的位移量，方便安裝維修時，根據現場尺寸進生調整。在工作時可以把軸向推力傳遞至整個管道。
技術參數：
公稱通經：DN50-DN3200 工作壓力：0.6-1.6MPA 使用介質：水、污水 密封材料：NBR 制造標準：GB12465-2007
公稱通徑DN
管子外徑
外形尺寸
法 蘭 連 接 尺 寸
L
△L
0.6MPa
1.0MPa
D
D1
n-Th
b
76
400
40
185
145
200
160
220
180
250
210
285
240
340
295
395
350
420
50
445
505
460
565
515
615
670
620
440
780
725
895
840
600
60
1015
950
1115
1050
1230
1160
1455
1380
1675
1590
630
1915
1820
2115
2020
650
2325
2230
2550
2440
2760
2650
750
80
2960
2850
3480
3070
3405
3290
