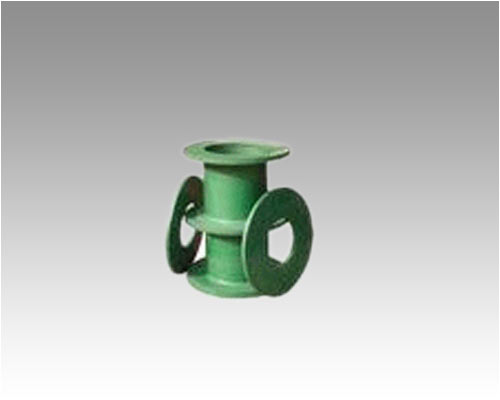

防水套管的簡介： 防水套管 又叫穿墻套管，穿墻管。柔性防水套管一般適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物，套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。防水套管分為剛性防水套管和柔性防水套管。兩者主要是使用的地方不一樣，柔性防水套管主要用在人防墻，水池等要求很高的地方，剛性防水套管一般用在地下室等管道需穿管道地位置。 柔性防水套管是適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物的五金管件，一般生產企業是根據建筑科學研究院研制設計的S312、02S404標準圖集制造的。柔性防水套管穿墻處之墻壁，如遇非混凝土?xí)r應改用混凝土墻壁，而且將套管一次凝固于墻內；柔性防水套管施廣泛用于建筑、化工、鋼鐵、自來水、污水處理等單位。 剛性防水套管是鋼管外加翼環（鋼板做的環形套在鋼管上），裝于墻內（多為混凝土墻），用于一般管道穿墻，利于墻體的防水，而柔性防水套管除了外部翼環，內部還有檔圈之類的，法蘭內絲，有成套賣的，也可自己加工，用于有減震需要的管路，如和水泵連接的管道穿墻時。 不管是柔性防水套管還是剛性防水套管都是用于管道穿過受有振動或有嚴密防水要求的建筑物墻壁的五金配件，常用于建筑、化工、鋼鐵、自來水、污水處理等單位。 剛性防水套管和柔性防水套管的不同，外觀上看就是不同的，柔性防水套管內部有橡膠止水環，如用在水池壁時防止漏水。它們安裝長度是不一樣的，柔性套管的標準長度是300mm而剛性套管的標準長度是200mm，但是它們有個共同點就是可以施工的需要任意加長或減短。
04FS02剛性密閉套管使用說明： 1.本圖尺寸均以毫米來計。 2.剛性防水套管一般穿過墻壁之處受有振動或有嚴密防水要求的構筑物。 3.套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外層防腐由設計決定。 4.套管穿墻之墻壁，如遇非混凝土墻壁時應改用混凝土墻壁，其澆注混凝土范圍應比翼環直徑（ D6 ）大 200mm ，而且將套管澆固與墻內。 5.穿管處之混凝土墻厚應不小于 200mm 否則應使墻壁一邊加厚或兩邊加厚。加厚部分的直徑小應比翼環直徑（ D6 ） 200mm。 6.套管的材料重量是按墻厚 L 值為 200mm應另行計算。 7.套管部材料，用 A3 材料制作， T42 。
技術參數：
04FS02剛性密閉套管說明： 1.穿管處混凝土墻厚應不小于200，否則應使墻壁一邊或兩邊加厚。加厚部分的直徑至少為D4+200。 2.鋼管和擋圈后經鍍鋅處理，再施行與套管安裝。全部施行安裝后再施行擋板和固定法蘭。 3.焊工采用手工電弧焊，焊條型號為E4303。
DN
D1
D2
D3
D4
δ
B
k
重量 (kg)
50
60
80
114
225
3.5
10
4
4.49
65
75.5
95
121
230
3.75
4.66
89
110
140
250
5.33
100
108
130
159
270
4.5
5
6.36
125
133
155
180
290
6
8.33
150
219
330
1O.06
200
240
273
385
8
12
15.9
295
325
435
18.68
300
345
377
500
14
27.40
350
400
426
550
30.95
445
480
600
34.35
450
530
650
1O
37.85
590
730
16
44.54
630
660
690
830
54.50
700
720
750
790
920
61.43
800
820
850
880
1020
69.12
900
950
980
1120
76.81
1000
1050
1080
1230
84.50
1200
1220
1250
1290
1430
20
122.5
1400
1420
1450
1490
1630
141.3
1600
1620
1650
1690
1830
176.4
1800
1820
1850
1900
2040
216.6
2000
2020
2050
2100
2240
239.3
